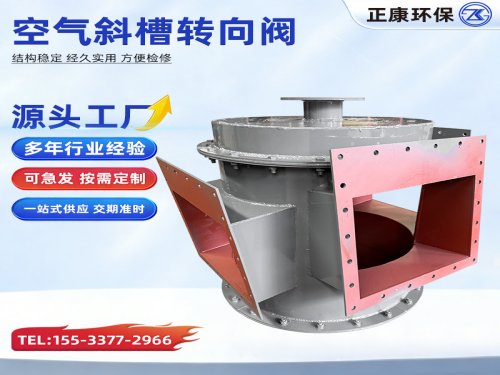

空气斜槽转向阀 风送斜槽分流阀 粉料换向三通阀

产品介绍

空气斜槽转向阀也叫斜槽换向阀、斜槽三通阀，是空气输送斜槽的一对一配套阀门，安装在斜槽管路节点处，依靠内部翻板机构切换物料流向，实现粉料换向、分流、合流，可将物料切换至不同料仓或者输送支路，适配流态化粉料输送，壳体和斜槽本体对接，保持密闭输送。

工作原理

阀门内部设有可翻转的导流板，通过电动、手动或者气动执行机构带动翻板转动，改变物料通道；流态化粉料顺着斜槽进入阀体，翻板定位后，物料从指定出口流出，完成料路切换；阀体和斜槽保持连通，不破坏粉料流态化输送状态。

主要分类

• 手动斜槽转向阀：手轮操作，适合切换频次低的工况

• 电动斜槽转向阀：电动推杆驱动，远程自动控制

• 气动斜槽转向阀：气缸驱动，响应快，适合自动化生产线

产品优势

1. 和空气斜槽无缝对接，适配粉料流态输送，不易堵料；

2. 壳体密闭，粉尘不外溢，环保性能好；

3. 切换灵活，可实现一进两出、两进一出；

4. 结构简单，流道顺畅，磨损小；

5. 安装维护方便，可在线检修。

适用行业

水泥生产线、电厂粉煤灰输送、矿粉、石灰粉等粉料输送系统，配套空气输送斜槽、料仓、除尘器使用。

技术参数（参考）

适配斜槽规格：150、200、250、300、400、500mm 驱动方式：手动 / 电动 / 气动 壳体材质：碳钢 适用物料：干燥流态化粉料 物料温度：≤150℃

安装与维护

1. 安装时保护阀体和斜槽对正，法兰密封严实，防止漏粉；

2. 定期检查翻板密封胶条，磨损后及时更换；

3. 检查驱动机构，定期给转轴、推杆加注润滑脂；

4. 避免大块异物进入阀体，防止卡滞翻板；

5. 确认到位信号，保护翻板切换到位，防止串料。

常见故障

• 切换不到位：驱动行程不足、转轴卡涩、异物卡阻；

• 阀体漏粉：密封垫老化、法兰松动；

• 串料：翻板密封磨损，关不严；

• 动作卡顿：转轴积灰结块。

质保说明：阀体主体质保一年，密封胶条、转轴轴承属于易损件，不在质保范围，支持对应斜槽规格非标定制。
