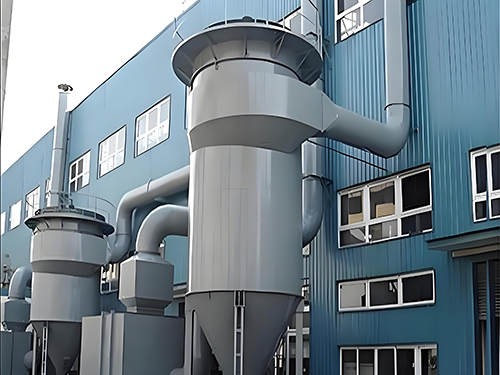

CLT/A型旋风除尘器

CLT/A型旋风除尘器主要由旋风筒体、集灰斗和蜗壳（或集风帽）三部分组成。按筒体个数可分为单筒、双筒、三筒、四筒及六筒五种组合，每种组合有X型（水平出风）和Y型（上部出风）两种出风方式。其工作原理是含尘气体以较高流速沿15度倾斜的螺旋切线形顶盖进入，作旋转运动产生离心力，将粉尘分离至器壁后落入灰斗，净化后的气体排出。该设备具有阻力小、除尘效率好、处理风量大、结构简单实用等特点，适用于冶金、建材、矿山等行业的粉尘粗、中级净化。

CLT/A型旋风除尘器，又称螺旋型旋风除尘器或基本型旋风除尘器，是一种利用离心力分离气体中粉尘的干式除尘设备。CLT/A型旋风除尘器是由旋风筒体,集灰斗和蜗壳(或集风帽)三部分组成。按筒体个数区分，CLT/A型旋风除尘器有单筒、双筒、三筒、四筒及六筒五种组合。每种组合有两种出风形式：X型（水平出风，一般用于负压操作）和Y型（上部出风，一般用于正压或负压操作）。对于X型双筒组合者，另有正中进出风和旁侧进出风两种组合形式，X型单筒和三筒只有旁侧进出风一种形式，四筒和六筒组合则只有正中进出风形式，对于Y型各种组合，可采用上述X型中的任意一种进风位置。其工作原理的关键在于，顶盖板被设计成下倾15°的螺旋切线形，使含尘气体进入后沿此方向做下旋流动，避免了“上灰环”的形成，减少了涡流和动能消耗，从而提高了分离效率。CLT/A型旋风除尘器具有阻力小,除尘效率好,处理风量大,性能稳定,占地面积小结构简单,实用廉价等特点。此外，该设备结构简单，器身无运动部件，操作维护方便，成本较低且使用寿命长。因其对粗颗粒粉尘净化效率好，常作为多级除尘系统的前级预处理设备。适用于各种机械加工，冶金建材，矿山采掘的粉尘粗、中级净化。主要适用于捕集干燥、非纤维性、密度较大的颗粒状粉尘，多应用于冶金、铸造、喷砂、建材、矿山、电力、化工及粮食加工等行业。

工作原理：

CLT/A型旋风除尘器是一种干式气固分离装置，其基本原理是利用旋转含尘气体所产生的离心力将粉尘从气流中分离出来。

含尘气体以12~20m/s的流速沿15°下倾的螺旋切线形顶盖进入除尘器，并沿倾斜顶盖方向作下旋流动，以避免形成上灰环和小漩涡气流，从而减少动能消耗。在旋转过程中，尘粒受离心力作用被甩向器壁并与气体分离，随后落入集灰斗，净化后的气体则经蜗壳或集风帽排出。其结构特点为筒体细长、锥体较长且锥角较小，这有助于提除尘效果好效率，但也会增加阻力。

该除尘器对5微米以上的颗粒物具有较高的除尘效率，可达80%以上，但对5微米以下的细颗粒物除尘效率较低。

CLT/A型旋风除尘器可按筒体个数分为单筒、双筒、三筒、四筒及六筒等多种组合形式，每种组合通常有X型（水平出风）和Y型（上部出风）两种出风方式。

组成部分：

该种除尘器，是由旋风筒体，集灰斗和蜗壳(或集风帽)三部分组成，按筒体个数区分，有单筒，双筒，三筒，四筒，六筒等五种组合，每种组合有两种出风形式：Ⅰ型（水平出风）和Ⅱ型（上部出风）。对于Ⅰ型双筒组合者，另有正中进出风和旁侧进出风两种组合形式，Ⅰ型单筒和三筒只有旁侧进出风一种形式，四筒和六筒组合则只有正中进出风形式，对于Ⅱ型各种组合，可采用上述Ⅰ型中的任意一种进风位置。该种除尘设备具有阻力小，除尘效率好，处理风量大，性能稳定，占地面积小，机构简单，实用廉价等特点。

组合的进风方式有旁侧进风、正中进风两种，顺时针方向进风的为右旋转，又称S型，逆时针方向进风的为左旋转，又称N型。
