重锤翻板阀 双层单层重力卸料锁风阀结构参数介绍
2026-08-11 11:22:55
文章摘要：
重锤翻板阀依靠配重块重力自动闭合，多用于除尘器灰斗底部卸料，在排出粉尘物料的同时阻挡外部空气倒灌，实现锁风密封。分为单层、双层结构，无需电机驱动，结构

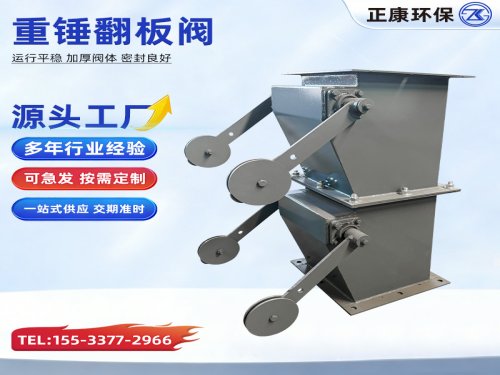

重锤翻板阀 除尘器重力锁风卸料装置
一、工作原理
依靠阀体外置重锤提供力矩，常态下阀板紧贴阀体密封面，保持密闭锁风；当上方物料堆积达到确定重量，物料下压阀板自动打开卸料；物料卸完后，重锤拉动阀板速度适宜闭合，防止外界空气进入除尘系统，避免气流短路影响除尘效率。双层款式上下阀板交替开启，锁风效果优于单层结构。
二、主流重锤翻板阀分类
| 机型类型 | 结构特点 | 适用工况 |
|---|---|---|
| 单层重锤翻板阀 | 结构简洁，造价低，安装轻便 | 负压不大、普通粉尘卸料工况 |
| 双层重锤翻板阀 | 上下两道翻板交错启闭，锁风性能好 | 布袋除尘、旋风除尘等高负压系统 |
| 方形重锤翻板阀 | 方形法兰，匹配除尘器标准方形灰口 | 常规除尘器灰斗下料 |
| 圆形重锤翻板阀 | 圆形法兰，适配管道、圆形料仓出口 | 螺旋输送机、圆形料仓卸料 |
三、基础硬件组成
阀体壳体、密封阀板、转轴；
摆臂、调节重锤、配重杆；
耐磨(以实际报告为主)橡胶密封垫；
法兰连接口；
可选配件：耐磨(以实际报告为主)衬板、耐高温(以实际报告为主)密封件。
四、适用应用场景
除尘设备配套：布袋除尘器、旋风除尘器、滤筒除尘器灰斗卸灰；
物料输送系统：料仓、料斗、筛分设备底部卸料；
建材、砂石、冶金、粮食加工粉状、颗粒物料下料；
烘干、焚烧设备出料锁风，防止热风外泄、冷空气渗入。
五、选型参考要点
系统负压较高工况优先选用双层重锤翻板阀；
高温粉尘工况选配耐高温(以实际报告为主)密封垫片；
磨损性大粉尘可加装阀体耐磨(以实际报告为主)衬板；
法兰规格对应灰斗出口尺寸，常见 300×300、400×400、500×500 等规格。
六、日常维护保养
定期检查密封胶垫，出现磨损、漏风及时更换；
清理转轴积灰，保护翻板灵活启闭，避免卡料；
根据物料重量微调重锤位置，平衡启闭压力；
检查阀体焊缝、法兰处有无粉尘外泄。
七、供货售后说明
方形、圆形单层 / 双层重锤翻板阀常规规格现货供应，可定制耐高温(以实际报告为主)、耐磨(以实际报告为主)加厚阀体；整机质保一年，密封配件长期供应，支持尺寸非标加工。
