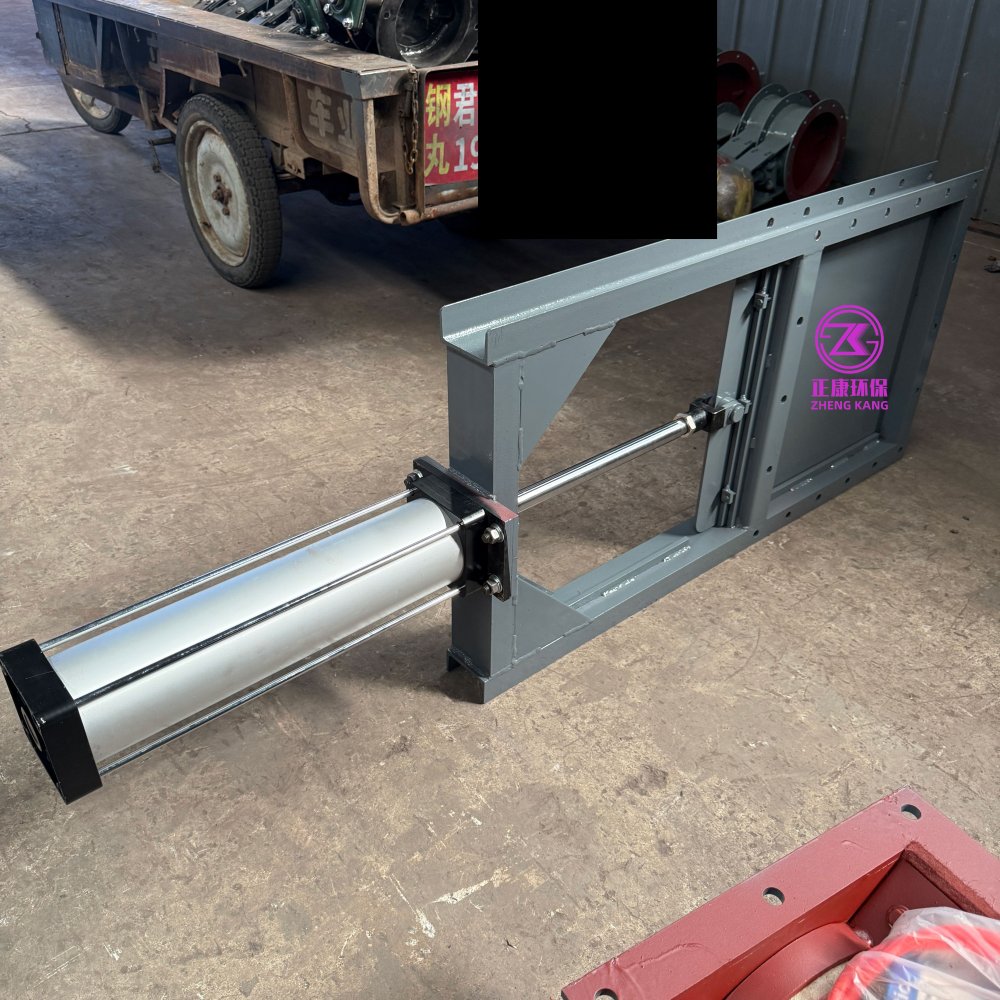

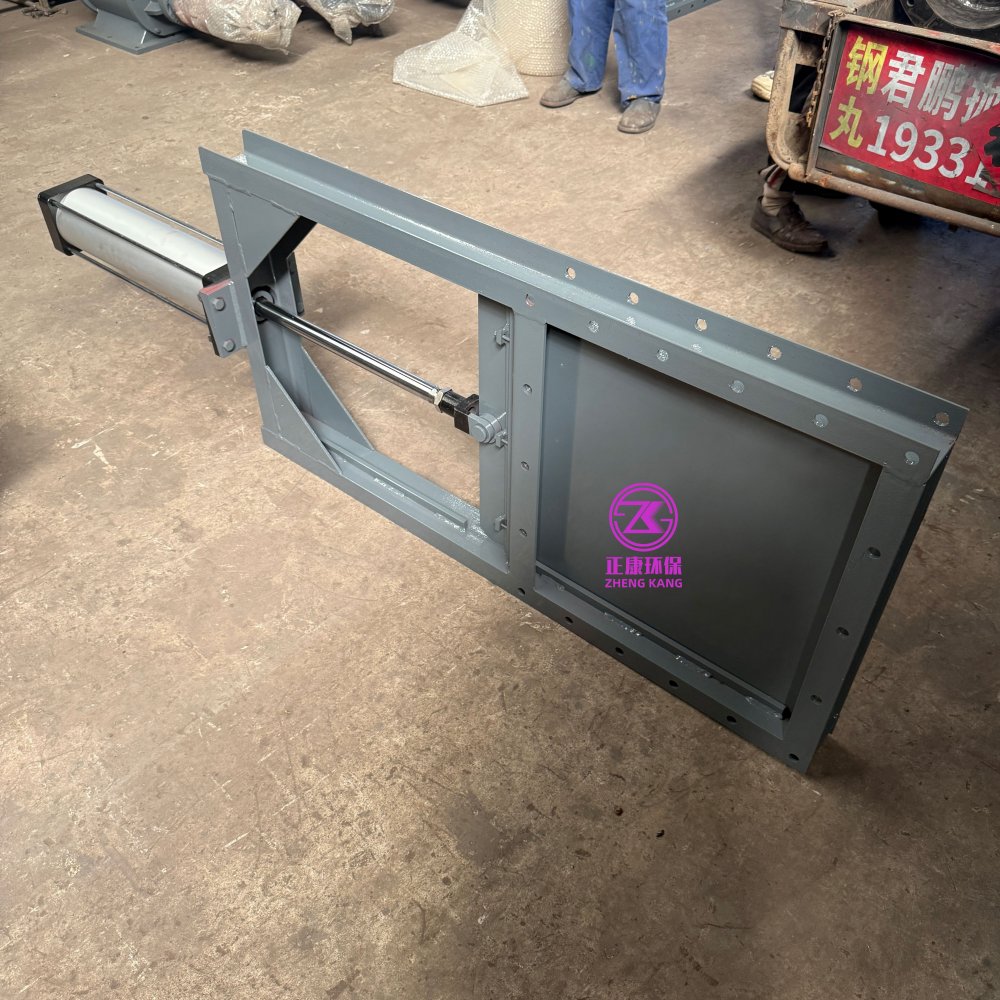

气动插板阀 工作原理及常见故障

一、工作原理

1. 开启动作：电磁阀得电换向，压缩空气进入气缸一侧，推动活塞杆回缩，带动阀板移出介质通道，阀门全开，物料正常通行。

2. 关闭动作：电磁阀失电（或反向换向），气体进入气缸另一侧，推动活塞杆伸出，阀板全部插入通道，切断物料流通，依靠阀体与密封件实现密封锁风、防漏料。

3. 阀门标配限位开关，可实时反馈开、关信号，适配自动化控制系统联动使用。

二、常见故障、原因及处理方法

1. 阀门开关动作缓慢、卡顿

• 原因：气源压力不足；气管漏气、弯折堵塞；气缸润滑不良；阀板与导轨积灰、卡料；密封件过紧。

• 处理：调整气源压力至标准值；检查、更换破损气管，理顺管路；给气缸加注润滑脂；清理阀腔、导轨内积料粉尘；微调密封间隙。

2. 阀门无法全开 / 全关

• 原因：行程限位偏移；阀板被大块异物卡住；气缸行程不足；电磁阀阀芯卡滞。

• 处理：重新校准限位开关位置；停机清理通道内杂物；核对并匹配气缸行程；拆解清洗电磁阀，清理阀芯杂质。

3. 阀口漏料、漏风（密封失效）

• 原因：密封胶条磨损、老化、脱落；阀板磨损、变形；阀板与密封面夹料。

• 处理：更换全新密封件；校正或更换变形 / 磨损阀板；定期清理密封面残留物料。

4. 气缸漏气

• 原因：气缸密封圈老化、破损；气缸端盖松动；活塞杆划伤。

• 处理：拆解气缸更换内部密封组件；紧固端盖螺栓；活塞杆轻微打磨用心服务，损伤严重则更换气缸。

5. 电磁阀失灵（不换向、不动作）

• 原因：线圈烧坏；电压不稳；阀芯积灰卡涩；接线松动。

• 处理：检测更换电磁阀线圈；排查供电线路；拆卸清洗阀体；紧固接线端子。

6. 限位开关无信号反馈

• 原因：限位开关移位、损坏；线路断路 / 接触不良；感应面有积灰遮挡。

• 处理：重新固定或更换限位开关；检修电路、接牢线路；清理开关表面粉尘。
